2400 دورة في الدقيقة آلة حفر التربة الهيدروليكية الكاملة المحمولة عالية السرعة
MDT-2 جهاز الحفر المحمول الهيدروليكي الكامل هو نوع من الحفارة الخفيفة المصممة للاستكشاف الجيولوجي في المنطقة النائية
MDT-2 / MDT-2A جهاز حفر محمول هيدروليكي كامل
نظرة عامة عامة

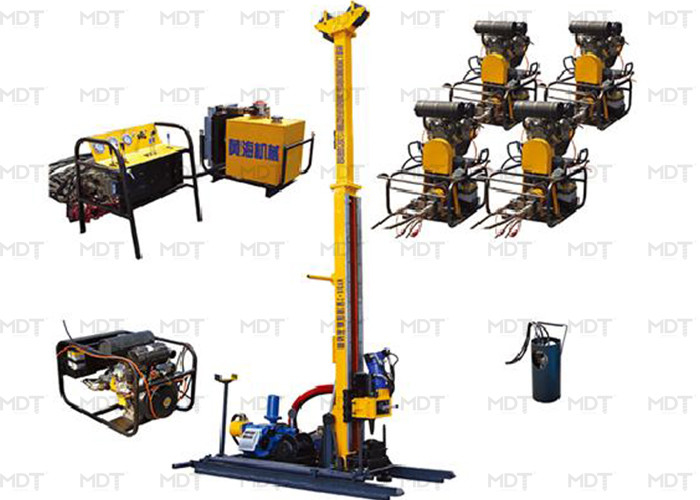

جهاز الحفر المحمول الهيدروليكي الكامل MDT-2 هو نوع من الحفارة الخفيفة المصممة للاستكشاف الجيولوجي في المناطق النائية التي يصعب دخولها.إنها مناسبة بشكل أساسي للحفر الماسي بتقنية حفر خط الأسلاك.تتكون الحفارة من وحدة طاقة ديزل ، ونظام هيدروليكي ، ولوحة تحكم ، وصاري ، ونش رئيسي ، ونش سلكي ، ورأس حفر ، ونظام تغذية ، ومشبك قدم ، وما إلى ذلك.تصميم نمط الانشطار يجعل الحفارة في قابلية جيدة للتجميع والتفكيك ، مما يسهل النقل إلى معظم المناطق التي يتعذر الوصول إليها.يضمن الهيكل القوي بالإضافة إلى نظام التحكم الدقيق معدل اختراق عالٍ وموثوقية فائقة.
Ⅱ.الميزات التقنية الرئيسية:
1. هيدروليكي كامل ونموذج رأس الحفر.يتم تحقيق دوران رأس الحفر من خلال أربع مضخات هيدروليكية مدفوعة بمحركي ديزل ؛هذا أيضًا يجعل نظام أسطوانة التغذية الهيدروليكية يحقق تغذية السكتة الدماغية الكاملة بسرعات أعلى وأقل.
2. مع تفكيك جيد.تم اعتماد جهاز الحفر من النوع المنقسم في التصميم ، بما في ذلك وحدة الطاقة وخزان الزيت الهيدروليكي ومنصة المعالجة وآلية التشغيل ، أي قسم الحفر.لذلك فهي خفيفة الوزن ويمكن حملها بالقوة البشرية أو القوة الحيوانية.يمكن تطبيق الحفارة وتنفيذها في مساحة ضيقة لحفر حفرة عند 45 درجة - 90 درجة مع قدرة أكبر على التكيف.
3. القدرة على التكيف تقنيات قوية.إلى جانب الثقب الماسي باستخدام تقنية حفر خط الأسلاك ، فإنه يتميز بتقنيات قوية للتكيف.إنها قابلة للتطبيق لمتطلبات الحفر والتغذية لأي طبقة أخرى.
Ⅲ.مواصفات MDT-2
| محرك ديزل | نموذج | YC2108 |
| قوة | 33 كيلو واط (44 حصان) × 2 | |
| RPM المقدر (إعداد المصنع) | 2400 دورة في الدقيقة / دقيقة | |
| قدرة الحفر | BQ | 500 م (1640 قدمًا) |
| NQ | 350 م (1148 قدمًا) | |
| HQ | 120 م (393 قدمًا) | |
| رأس الحفر | دورة في الدقيقة | نوبتان / تغيير غير متدرج 0-1200 دورة في الدقيقة |
| الأعلى.عزم الدوران | 900 نيوتن · م (666 رطل · قدم · قدم) | |
| الأعلى.قدرة الرفع للمغزل | 50 كيلو نيوتن (11000 رطل من القوة) | |
| الأعلى.قوة التغذية | 25 كيلو نيوتن (5500 رطل من القوة) | |
| مضخة أولية | مضخة هيدروليكية مضخة ثلاثية ذات إزاحة متغيرة ذات مكبس محوري لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية. مع نظام استشعار الحمل. |
المضخة الأولى: 67 لترًا في الدقيقة عند 25 ميجا باسكال المضخة الثانية: 43 لترًا في الدقيقة عند 20 ميجا باسكال المضخة الثالثة: 30 لترًا في الدقيقة عند 20 ميجا باسكال المضخة الرابعة: 7 لترات في الدقيقة عند 20 ميجا باسكال |
| قدرة الرافعة الرئيسية | قوة الرفع (سلك واحد) | 20 كيلو نيوتن (4400 رطل) (أسطوانة عارية) |
| سرعة الرفع (سلك واحد) | 84-165 م / دقيقة (طبلة عارية) | |
| قطر الأسلاك الفولاذية | 14 مم (0.55 بوصة) | |
| طول السلك الفولاذي | 30 م (98.42 قدم) | |
| قدرة الرافعة السلكية | قوة الرفع (سلك واحد) | 800 كجم (1760 رطلاً) (أسطوانة عارية) |
| سرعة الرفع (سلك واحد) | 96-255 م / دقيقة (طبلة عارية) | |
| قطر الأسلاك الفولاذية | 6 مم (0.23 بوصة) | |
| طول السلك الفولاذي | 500 م (1640 قدمًا) | |
| سارية | ارتفاع الصاري | 5 م (16.4 قدم) |
| زاوية تعديل الصاري | 0 درجة - 90 درجة | |
| زاوية الحفر | 45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل | |
| رود بول | 1.5 م | |
| تغذية السكتة الدماغية | 1800 مم (5.9 قدم) | |
| مضخة الطين | يكتب | مضخة ترددية مكبس ثلاثي |
| نموذج | بي دبليو 100 | |
| آحرون | الوزن (نوع المنصة) | 1500 كجم (3306 رطل) |
| الأبعاد (L × W × H) | 3500 × 1500 × 1300 مم (11.48 × 4.92 × 4.26 قدمًا) |

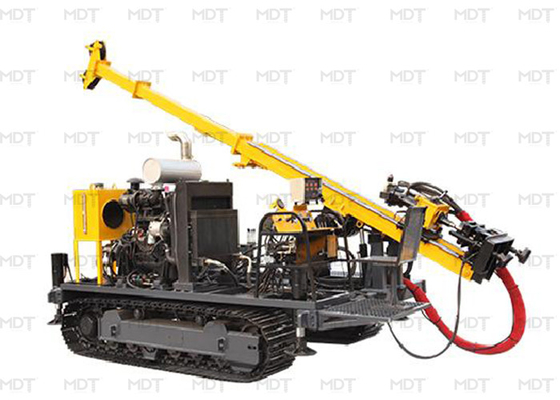

رابعا.مواصفات HYDX-2A
| محرك ديزل | نموذج | Cummins 4BTA3.9-C100 (شاحن توربيني ومبرد بالماء) |
| قوة | 74 كيلو واط (99 حصان) | |
| RPM المقدر (إعداد المصنع) | 2200 دورة في الدقيقة | |
| قدرة الحفر | BQ | 500 م (1640 قدمًا) |
| NQ | 350 م (1148 قدمًا) | |
| HQ | 120 م (393 قدمًا) | |
| رأس الحفر | دورة في الدقيقة | أربع نوبات / تغيير غير متدرج 0-1200 دورة في الدقيقة |
| الأعلى.عزم الدوران | 900 نيوتن · م (666 رطل · قدم · قدم) | |
| الأعلى.قدرة الرفع للمغزل | 50 كيلو نيوتن (11000 رطل من القوة) | |
| الأعلى.قوة التغذية | 25 كيلو نيوتن (5500 رطل من القوة) | |
| مضخة أولية | مضخة هيدروليكية مضخة ثلاثية ذات إزاحة متغيرة ذات مكبس محوري لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية. مع نظام استشعار الحمل. |
المضخة الأولى: 156 لترًا في الدقيقة عند 22 ميجا باسكال المضخة الثانية: 40LPM عند 20 ميجا باسكال المضخة الثالثة: 13 لترًا في الدقيقة عند 20 ميجا باسكال |
| قدرة الرافعة الرئيسية | قوة الرفع (سلك واحد) | 20 كيلو نيوتن (4400 رطل) (أسطوانة عارية) |
| سرعة الرفع (سلك واحد) | 84-165 م / دقيقة (طبلة عارية) | |
| قطر الأسلاك الفولاذية | 14 مم (0.55 بوصة) | |
| طول السلك الفولاذي | 30 م (98.42 قدم) | |
| قدرة الرافعة السلكية | قوة الرفع (سلك واحد) | 800 كجم (1760 رطلاً) (أسطوانة عارية) |
| سرعة الرفع (سلك واحد) | 96-255 م / دقيقة (طبلة عارية) | |
| قطر الأسلاك الفولاذية | 6 مم (0.23 بوصة) | |
| طول السلك الفولاذي | 500 م (1640 قدمًا) | |
| سارية | ارتفاع الصاري | 6 م (19.68 قدم) |
| زاوية تعديل الصاري | 0 درجة - 90 درجة | |
| زاوية الحفر | 45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل | |
| رود بول | 1.5 م | |
| تغذية السكتة الدماغية | 1800 مم (5.9 قدم) | |
| مضخة الطين | يكتب | مضخة ترددية مكبس ثلاثي |
| نموذج | بي دبليو 100 | |
| آحرون | الوزن (نوع المنصة) | 3500 كجم (7716 رطلاً) |
| الأبعاد (L × W × H) | 5000 × 2200 × 1800 مم (16.4 × 7.28 × 5.9 قدمًا) |
|
| طريقة النقل | الزاحف |
